QRT SEE Analysis System

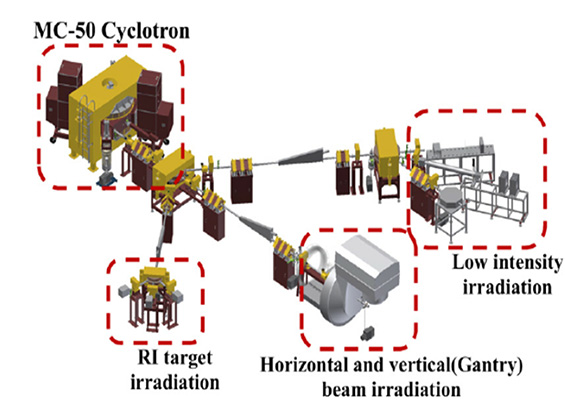

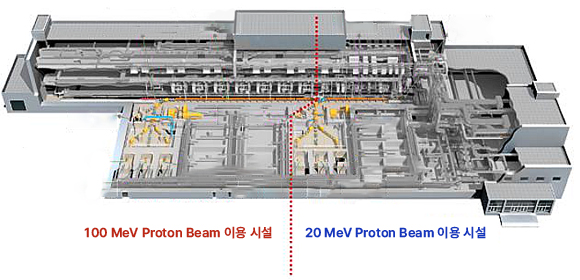

QRT SEE 분석 시스템은 가속 방사선 빔 시설의 특수 환경에서
다양한 반도체 제품의 소프트에러를 평가할 수 있는 범용 시스템입니다.
전세계 방사선 빔 시설을 고려한 손쉬운 평가 환경 셋업과 방사선에 대한
시스템 안정성을 확보하고 실시간 원격으로 전체 시스템을 제어,
관리할 수 있는 사용자 편의성 확보했습니다.
여러 시설에서 분석되고 축적된 빅데이터를 활용하여 높은 소프트에러 검출
정확도를 갖춘 장비로서, 인증평가, 사전검증 그리고 취약분석이 가능합니다.

시스템 구조

SEE 시스템은 확장 가능한 메인 본체와 다양한 기능 모듈의 조합을 통해 메모리, 시스템IC, 파워반도체, SSD 등 첨단 제품들을 사용자가 원하는 방식으로 평가할 수 있습니다. 반도체는 종류와 인터페이스가 다양한 만큼, 고객 요청을 반영한 지속적인 기능 모듈 개발과 업데이트를 통해 SEE시스템의 범용성을 확대하고 있습니다.

메인 샤시

기능 모듈 전원 제어와 통합 관리

시스템 방열, 통신 버스 관리
기능 모듈

반도체 동작전원과 I/O신호 생성

기능 모듈별 독립적인 운용 가능
Dosimetry 보드

방사선 빔 특성 실시간 모니터링

균일도 보정, 측정 정확도 향상
UUT 보드 (Unit Under Test)

평가 반도체가 실장된 보드

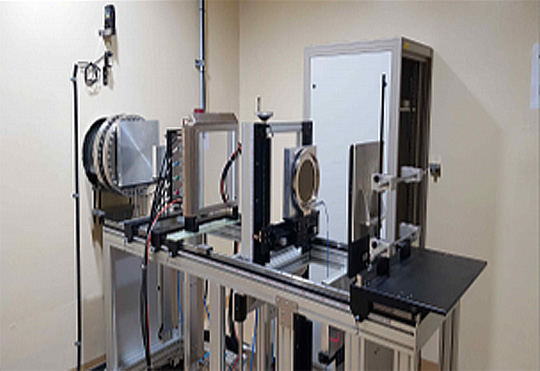

전세계 방사선 시설 호환 설계
제어 시스템

원격 제어를 통한 시스템, 평가 관리

GUI 기반 실시간 데이터 모니터링

주요기능

인증평가: 소프트에러 평가 보고서

“QRT SEE 분석 시스템으로 인증 목표를 달성합니다.": SEE 평가 시스템을 통해 반도체가 업계 표준을 충족하는지 확인합니다.
JEDEC 표준을 준수하도록 설계된 당사의 시스템에는 완전한 방사선 검사 규정 준수를 위한 표준 인식 기술을 포함합니다.
해당 시스템을 통해 정확하고 효과적인 방법으로 제품을 쉽게 인증할 수 있습니다. 당사 시스템의 품질과 신뢰성을 신뢰하시면
성공적인 인증 프로세스가 가능합니다.

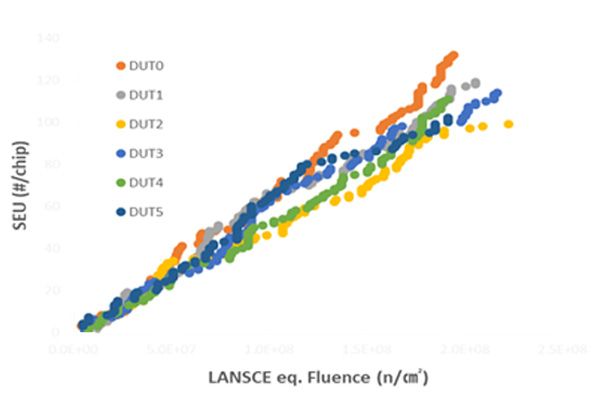

비교 평가: 비교분석을 위한 평가

“여러 후보 샘플 중에서 가장 우수한 것을 효율적으로 식별이 가능합니다.": 소프트에러 완화 프로세스를 간소화하고 고객의 정보 기반 의사결정을 지원합니다.
해당 솔루션은 본인의 제품, 경쟁사 제품 혹은 참조용 제품들 등 여러 샘플을 쉽게 비교하고 평가를 지원합니다.

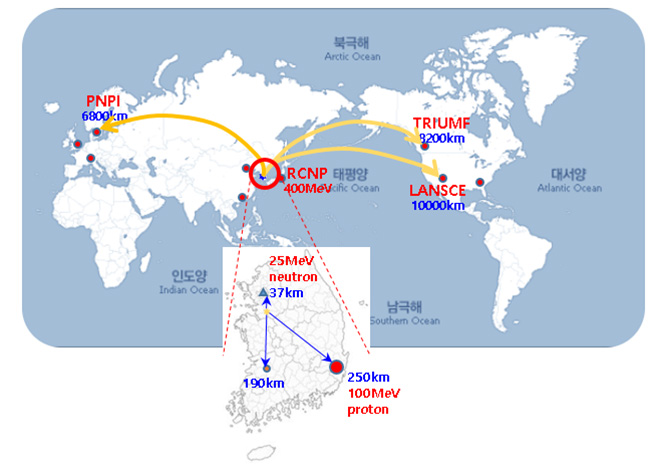

해당 평가는 큐알티에서 활용하는 여러 곳의 서로 다른 방사선 빔 소스를 사용하여 수행이 가능하므로, 보다 효율적이고 효과적인 평가 프로세스를 통해 고객의 시간 및 비용을 절감할 수 있습니다.

사전 평가 및 검증: 양산 전 검증 및 분석

“당사 시스템으로 양산 이전 제품을 검증하고 성공적인 양산을 누리십시오.”: 당사 시스템을 활용해 변화를 선도하고 실행 가능한 의사결정을 추진하도록 지원합니다.
제품 개발 단계에서 제품을 사전 검증하여 양산 준비 상태를 확인합니다. 소프트에러율 개선에 도움이 되는
정보를 제공하므로, 고도의 사전 평가 및 검증 솔루션으로 고객이 안심하고 검증을 진행하도록 지원합니다.

내구성 및 중요도 검증: 내구성/한계 검증 및 분석

“당사의 방사선 검사로 숨은 위험요소를 최적화합니다.”: 시스템을 통해 정확하고 포괄적인 결과 확보가 가능합니다.
해당 솔루션은 SEL, SEBO 에너지와 같은 주요 SEE 특성을 제어할 수 있으며 방사선의 허용치 및 임계 조건을
쉽게 검증할 수 있습니다. 고급 검증 프로세스를 통해 고객의 정보 기반 의사결정을 도우며 평가 프로세스를
개선할 수 있습니다. 고급 SEBO FA 및 TPA 기반 SEE 분석과 같은 QRT의 추가 서비스도 이용할 수 있습니다.

불량 복제: 불량 복제 및 분석

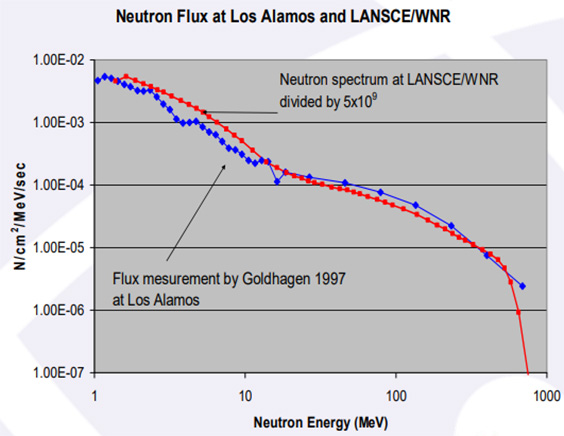

"QRT를 통해 RMA, NTF 및 번아웃 불량의 근본 원인을 파악합니다.＂: 고위도에 위치한 데이터 센터의 경우, 일반적으로 고에너지 중성자에 의해 발생하는 NFT 및 CND와 같은
불량에 더욱 취약합니다. 당사의 시스템에는 이러한 불량의 근본 원인을 재현하고 분석하는 프로세스를 보유하여,
NTF, SEFI 및 SEL 불량을 효과적으로 진단하고 개선 조치를 제공할 수 있습니다. 관련 기능을 통해 고객은 현장에서
RMA를 관리 및 완화하고 고객 만족을 유지하도록 합니다.
